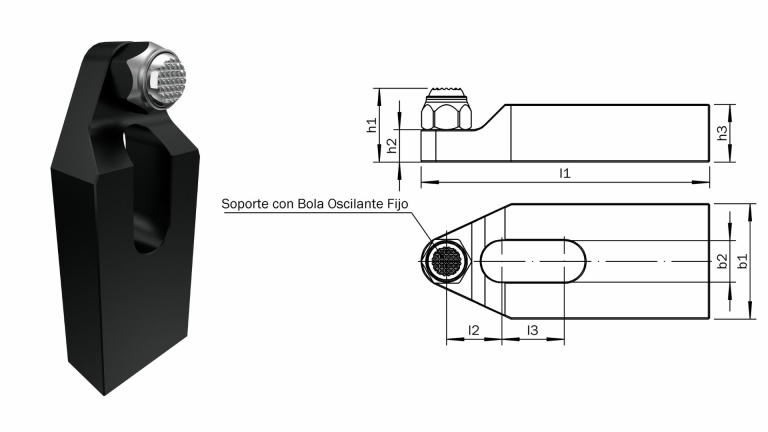

Bridas DIN 6314 con soporte con bola oscilante fabricadas por Utillajes Legazpi.
| Referencia | l1 | l2 | l3 | h1 | h2 | h3 | b1 | b2 | Soporte con bola oscilante | kg |
| B.M16.M18x125 | 125 | 24 | 27 | 32 | 14 | 25 | 50 | 18 | 19.M12x12.E16 | 0,93 |
| B.M16.M18x160 | 160 | 24 | 47 | 32 | 14 | 25 | 50 | 18 | 19.M12x12.E16 | 1,20 |
| B.M20.M22x160 | 160 | 27,5 | 38 | 37 | 16 | 30 | 60 | 22 | 24.M16x16.E18 | 1,70 |
| B.M20.M22x200 | 200 | 27,5 | 58 | 37 | 16 | 30 | 60 | 22 | 24.M16x16.E18 | 2,16 |
| B.M24x200 | 200 | 34,5 | 54 | 37 | 16 | 30 | 70 | 26 | 24.M16x16.E18 | 2,50 |
| B.M24x250 | 250 | 34,5 | 79 | 42 | 21 | 40 | 70 | 26 | 24.M16x16.E18 | 4,21 |
| Material | Tratamiento |
| Acero Ck-45/F-114 | Templado y pavonado |
